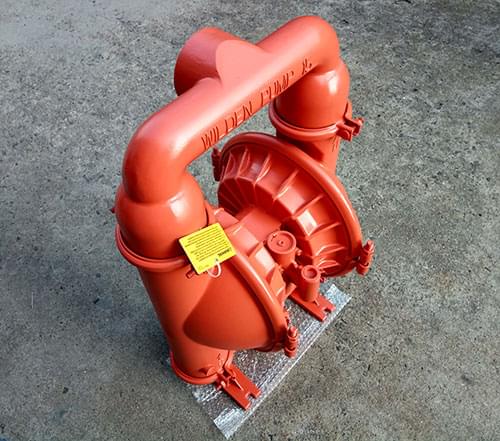

WILDEN三寸鋁合金氣動泵T15系列 大流量氣動隔膜泵

WILDEN三寸鋁合金氣動泵T15系列技術參數

品名：威爾頓氣動隔膜泵

型號：T15/AAAAB/BNS/BN/BN/0014

接液部和外壓板材質：鋁合金

空氣腔：鋁合金

中間體：鋁合金

隔膜材質：丁腈橡膠（紅點）

閥球：丁腈橡膠（紅點）
介質進口尺寸：3” (76 mm)
介質出口尺寸：3” (76 mm)
空氣進口尺寸：3/4” (19 mm)
可通過的大固體顆粒直徑：3/8” (9.5 mm)
大吸程：干吸 5.5 m (18.0’)，濕吸 9.5 m (31.0’)
大流量：878 lpm (232 gpm)
大出口壓力：8.6 Bar (125 psig)

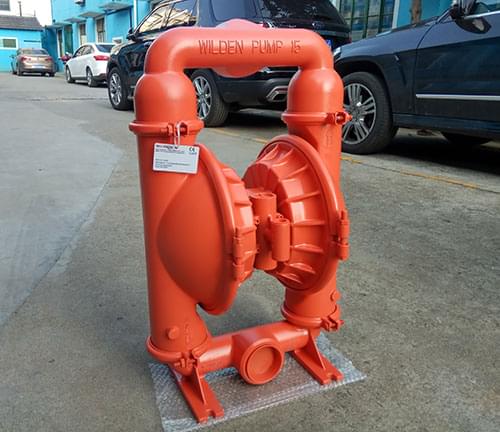

威爾頓T15系列氣動隔膜泵

T15 - 76 mm (3")

規格

接液部材質 運輸重量

鋁合金...................................53 kg (116 lbs)

球墨鑄鐵..................................91 kg (200 lbs)

彈性體材質

丁腈橡膠、三元橡膠、SaniflexTM 、氯丁橡膠、聚亞胺酯、特氟隆PTFE、氟化橡膠、Wil-FlexTM

非接液部材質

空氣腔．．．．．．．．．．．．．．．．鋁合金

中間部．．．．．．．．．．．．．．．．鋁合金、聚丙烯

空氣閥．．．．．．．．．．．．．．．．黃銅

性能參數

介質進口尺寸...............................3” (76 mm)

介質出口尺寸...............................3” (76 mm)

空氣進口尺寸...............................3/4” (19 mm)

大出口壓力...........................8.6 Bar (125 psig)

可通過得大固體顆粒直徑.......3/8” (9.5 mm)

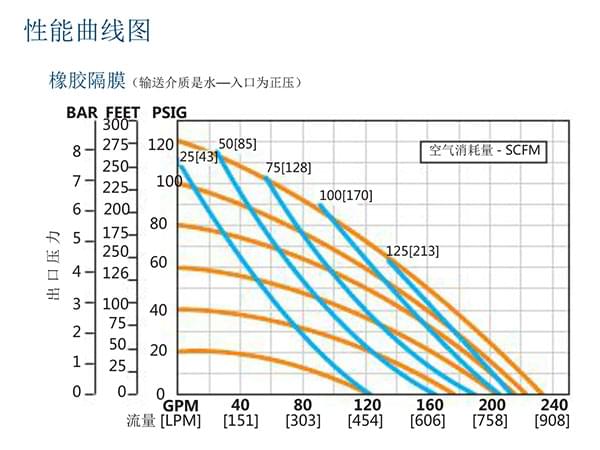

大流量

橡膠/熱塑性化合物...................878 lpm (232 gpm)

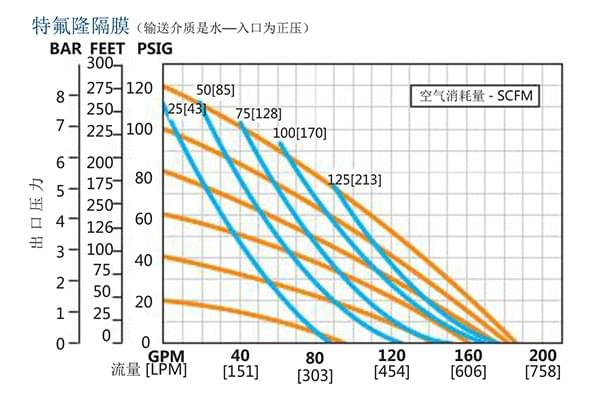

特氟隆PTFE..........................704 lpm ( 186 gpm)

大吸程

橡膠/熱塑性化合物..............干吸 5.5 m (18.0’)，濕吸 9.5 m (31.0’)

特氟隆PTFE.....................干吸3.5 m (13.0’)，濕吸8.5 m (28.0’)
