格蘭富管道循環泵

產品概述

管道泵是單吸單級或多級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵（又名增壓泵）。 結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

泵數據

概述

TP泵設計用于以下應用:

? 區域供暖系統

? 加熱系統

? 空調系統

? 區域供冷系統

? 供水

? 工業過程

? 工業冷卻。

泵可配交流電電機(TP和TPD)和電子調速電機(TPE、TPED、TPE2、TPE2 D、TPE3、TPE3 D)兩種。

所有泵均為單級管道離心泵，配備機械軸封。 這類泵均為直聯泵，泵和電機為彼此分開的單元。

配標準電機的TP泵

TP系列根據結構分為三類: TP 100、200和300系列。

帶活接頭或法蘭連接的TP 100系列

Rp 1 (DN 25)至Rp 1 1/4 (DN 32)且電機功率為0.12到0.25 kW。

帶法蘭連接的TP 200系列

DN 32至DN 100 且電機功率為 0.12到2.2 kW。

帶法蘭連接的TP 300系列

我們提供兩個版本:

? 16-bar 版本，帶DN 32至DN 350法蘭，電機功率為 0.25到315 kW。

? 25-bar 版本，帶DN 100至DN 400法蘭，電機功率為 5到630 kW。

TPE, TPE2和TPE3調速泵

我們提供以下以TP泵的結構和材料為基礎而開發的調速泵:

? TPE 1000系列泵

無出廠時安裝的壓差傳感器。

? TPE 2000系列泵

帶出廠時安裝的壓差傳感器。

? TPE2泵

無內置差壓和溫度傳感器。

? TPE3泵

帶內置差壓和溫度傳感器。

所有配備功率低于15 kW的2極電機和功率低于11 kW的4極電機的泵均安裝有永磁電機。 功率低于11 kW的2極電機以及功率低于1.1 kW的4極電機的能效都超出IE4標準*要求，包括集成變頻器的能耗。 功率為1.5 kW到7.5kW的4極電機的能效超過IE4標準* 要求。

* 相比于IEC 60034-30-1 Ed. 1中的IE水平。

TPE 1000系列泵

電機配備內置變頻器。

泵可以通過傳感器或控制器的外部信號實現任何所需的配置和控制方式，如恒定壓力、溫度或流量。

TPE 2000系列泵

泵配有出廠時安裝的壓差傳感器。

泵出廠時的控制模式設置為"比例壓力"。

電機配備一個內置變頻器，可根據流量對壓力進行不斷調節。

該系列為預設解決方案，以便快速安全地進行安裝。安裝有功率低于15 kW的2極電機以及功率低于11 kW的4極電機的泵均帶有一個彩色顯示屏，提供方便直觀的泵設置，并可讓您使用所有的功能。

TPE2泵

永磁電機配備內置變頻器，其水力部件經過特殊設計，可實現最佳效率。

泵可以通過傳感器或控制器的外部信號實現任何所需的配置和控制方式，如恒定壓力、溫度、流量或液位。

TPE3泵

泵配有內置壓差傳感器和溫度傳感器。

泵在出廠時設置為AUTOADAPT 控制模式。

泵的永磁電機配備一個內置變頻器，可根據流量對壓力進行不斷調節。水力部件經過特殊設計，可實現最佳效率。

該系列為預設解決方案，以便快速安全地進行安裝。泵均帶有一個彩色顯示屏，提供方便直觀的泵設置，并可讓您使用所有的功能。泵結合了諸如AUTOADAPT、FLOWADAPT、自動夜間回調、FLOWLIMIT、熱能監控、流量估測、比例壓力、恒定壓力、恒定溫差控制和恒定溫度控制等先進功能。

為何選擇TPE泵？

帶有電子調速功能的泵具備以下優勢:

? 節能

? 舒適度提升

? 泵性能控制和監測

? 與泵進行通信。

ATEX認證的TP泵

格蘭富可應要求提供ATEX認證的TP和TPD泵。

高效電機，滿足IE3和IE4標準

TP 泵配備高效電機。

泵的標識配置為滿足EuP IE3法規要求的電機。

泵也可以配備功率為2.2到132 kW且滿足EuP IE4等級要求的電機。欲知更多信息，參見章節電機，101頁到105頁。

節能泵

TP 泵為節能泵，滿足EuP法令(歐盟法規(EC)No 547/2012) ，其中將大部分泵根據能效指數MEI進行分類或分級。

泵送液體

該系列泵適用于泵送具有易流動、粘度小、清潔、無腐蝕性、不可燃的液體，且液體中不得含有對水泵造成機械或者化學損傷的固體顆粒物或纖維。

液體列表。

示例

? 集中供熱系統用水。泵送水質應符合公認的供熱系統

水質標準要求。

? 冷卻液。

? 家用熱水。

? 工業用液體。

? 軟化水

如果向泵送液體中添加乙二醇或其它防凍劑，則泵的軸封必須為BQQE或DQQE類型，見25頁上的建議用于乙二醇-水混合液的軸封。

如果泵送液體的密度和/或運動粘度高于水的密度和運動粘度，將會導致:

? 壓力大幅度下降

? 水力性能降低

? 能源消耗增加

在此情況下，泵應配備更大的電機。

如果水中含有礦物質、合成油或者化學物質，或者泵送的液體是水以外的其它液體，應相應地選擇O型圈。

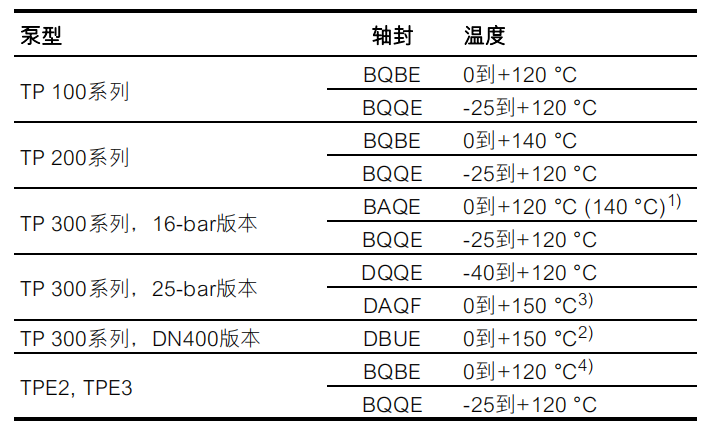

液體溫度

液體溫度: -40到+150 °C。

請注意，在接近最高溫度運行的軸封需要定期維護或更換。

1) TP 300系列，PN 16泵的最大運行溫度為140 °C。 如果運行溫度超過

120 °C，應選擇一個替代軸封。聯系格蘭富。

2) 在120到150 °C之間運行時，最高允許壓力低于23 bar。

3) 如果運行溫度高于140 °C，請聯系格蘭富。在120到150 °C之間運行

時，最高允許壓力低于23 bar。

4) 可在140 °C下運行一段較短的時間。

根據鑄鐵的類型和泵用途，液體最大溫度還可能受地方

法律法規的限制。
