EN837-1波登管壓力表111.16

波登管壓力表 型號 111.16，軸向安裝 面板安裝系列

應用

• 適用于非高粘度或不易結晶，不會侵蝕銅合金部件的氣體和液體介質

• 氣動裝置

• 采暖和空調技術

• 小容量壓縮機

• 醫學工程

功能特性

• 特別適合面板安裝

• 可靠且性?xún)r(jià)比高

• 設計符合EN 837-1標準

• 標準尺寸：40、50和63mm

• 測量范圍：高達0 ... 40 MPa

描述

設計：符合EN 837-1標準

標準尺寸：40、50和63

準確度等級：2.5

量程：0...0.06至0...40 MPa 或所有其他同等負壓量程或正壓和負壓聯

壓力限值

穩定性：3/4 x滿量程值

波動性：2/3 x滿量程值

過壓保護：滿量程值

允許溫度

環境溫度：-20 … +60℃

介質溫度：大為+60℃

溫度影響

當測量系統的溫度在參考溫度 (+20℃) 附近波動時，大變化為量程的±0.4 %/10 K

標準的制造結構

壓力接口尺寸

銅合金，

軸向中心安裝(CBM) 表圓直徑40：G 1/8 B (公螺母), 14 mm 凸臺

表圓直徑50，63：G 1/4 B (公螺母), 14 mm 凸臺

測量系統

材質:銅合金

≤6MPa：C型

》6MPa：螺旋型

傳動機芯：銅合金

表盤：白色塑料的，帶有指針止位銷

表盤刻度，字都是黑色

指針：黑色塑料

外殼：黑色塑料，帶有前凸臺

表玻璃：塑料，透明的，卡緊在外殼里

優化選擇特殊型

其他過程連接

精度等級1.6

面板安裝法蘭，鋼，黑色

安裝支架，鋼，鍍鋅的；這兩個組件可以被客戶改裝

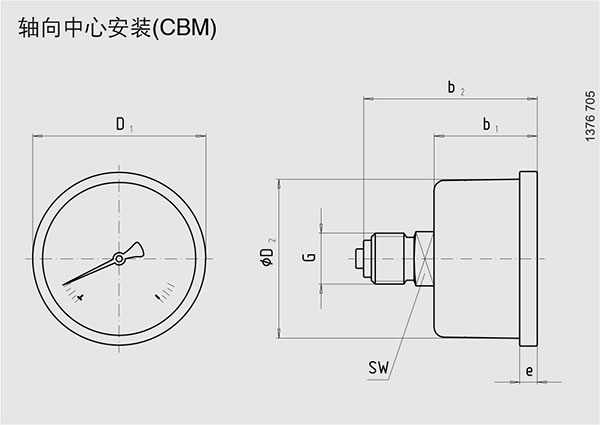

幾何尺寸

標準制造方式
