[GF電磁流量計] Signet 2552金屬電磁流量計

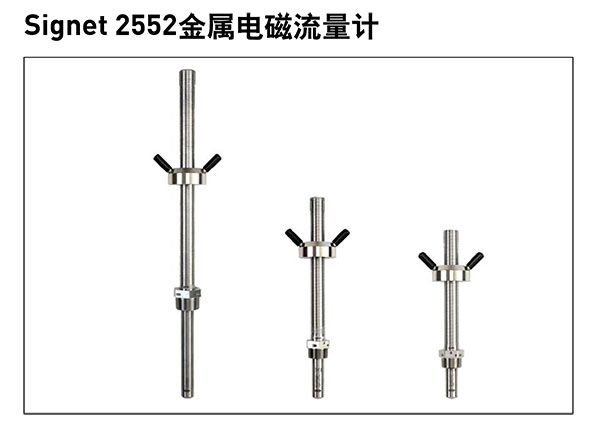

Signet 2552金屬電磁流量計

【GF電磁流量計】2552電磁流量計描述

GF公司的Signet 2552金屬電磁流量計是全不鎊鋼結構。PVDF的電極絕緣與FPM的0形圈是的其它接液材料。2552可以很快捷地安裝在帶1 1/4”或1 1/2”螺紋的安裝件上。插入深度可根據管徑大小調節，管徑范圍是DN50～2550(2～102”）。電磁流量計有三種長度規格，可適合更多的應用，還可以利用隔離球閥，實現Hot-Tap 型安裝。

當輸出頻率信號時，2552可以與現有的各種由外部供電的Signet流量儀表配 用；當輸出S3L數字信號時，能與8900多參數控制器兼容實現多路輸入；當選擇不帶顯示的4～20mA輸出信號時，可以直接與數據記錄儀，PLC或遙感勘測系統連接。2552電磁流量計還具有空管檢測，LED狀態指示、雙向流測量等功能（用于4～20mA輸出型）。

用戶可以利用3-0250設置/診斷工具， 根據具體的應用需求，改變和調整2552 電磁流量計的性能參數。

【GF電磁流量計】2552電磁流量計特性

● Hot-Tap型電磁流量計適用的Z大管徑為DN2550(102”)

● 流速范圍：0.05～10m/s

● 在惡劣的環境中能可靠地運行

● 重復性：讀數的±0.5%@25℃

● 有三種輸出信號：4～20mA信號、頻率信號、S3L數字信號

● 過程連接螺紋是ISO或 NPT

【GF電磁流量計】2552電磁流量計應用

● 市政供水

● 過程冷卻水

● 化學品生產過程

● 廢水處理

● 礦業開采

● 水處理過程監測

【GF電磁流量計】2552電磁流量計技術參數

概述

流速范圍：

● Z低流速：0.05m/s

● Z高流速：10m/s (DN1200(48")以下口徑）

3m/s (DN1200(48”）以上口徑）

管徑范圍：DN50～2550(2～102”）

線性度：±(讀數的1%+0.01m/s)

重復性：讀數的±0.5%@25℃

精度：測量值的±2%*

*(在常溫下的水中，插入正確的深度并且滿管的狀態下，即符合ISO 7145- 1982[BS 1042 2.2節])

流體Z小電導率值：20μS/cm

接液材料

● 殼體與電極：316LSS

● 絕緣體：PVDF

● O形圈：FPM(標配）

● 電纜：4芯帶屏蔽，PVC護套（固定電纜)或帶Turck  NEMA 6P連接頭的防水電纜

電源要求

● 4～20mA信號：24VDC±10%,穩壓，Z大電流22.1mA

● 頻率信號： 5～24VDC±10%,穩壓，Z大電流15mA

● S3L數字信號：5～6.5VDC,Z大電流15m A

● 反極性保護與短路保護

電纜規格選擇

● 自帶電纜長度7.6m

● 帶Turck連接頭的可拆卸的防水電纜，需單獨購買，長度分別為4m或6m

電氣性能

4～20mA電流信號：

● 端點對應值可調且可反向

● 回路精度：Z大誤差 32μA(25℃@24VDC)

● 溫度漂移：Z大±1μA/℃

● 電源抑制比：±1μA/V

● 絕緣性：源自電極與輔助電源的低電壓<48VAC/DC

● Z大電纜長度：300m

● Z大回路阻抗：300Ω

● 錯誤狀態：22.1mA 頻率輸出信號：

● 與Signet 8550、8900、5075、5500、5600流量儀表兼容

● Z大上拉電壓：30VDC

● 短路保護：≤30V@0Ω, 1小時

● 反極性保護：-40V,1小時

● 過壓保護：+40V,1小時

● Z大下沉電流：50mA,限流

● Z大電纜長度：300m

S3L數字輸出信號：

● 與8900多參數控制器兼容

● 串行ASCII碼，TTL電平，9600bps

● Z大電纜長度：與8900的使用有關(見8900使用說明）

Z大溫度/壓力等級

儲存溫度：-15～70°C,不結冰

工作溫度

● 環境：-15～70°C,不結冰

● 流體介質：-15～85°C

Z大工作壓力：20.7bar@25℃

Hot-Tap型流量計的安裝要求

● Z高安裝壓力：20.7bar

● Z高安裝溫度(插入或拆卸）：40°C

在溫度超出40°C或流體是危險介質時，不要采用Hot-Tap型安裝方式。
