什么是BNC接頭?BNC接頭也就是BNC插頭，又叫Q9頭，是一種標準的同軸電纜連接器，一般用于視頻監控工程和網絡工程中。用于實現從設備到電纜或從電纜到設備之間的抗干擾連接。

bnc接頭有別于普通15針d-sub標準接頭的特殊顯示器借口。由rgb三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。bnc接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通d-sub大，可達到最佳信號響應效果。

BNC接頭的種類

BNC頭包括：

1. BNC-T型頭，用于連接計算機網卡和網絡中的纜線;

2. BNC桶型連接器，用于把兩條細纜連接成-條更長的纜線;

3. BNC纜線連接器，用于焊接或擰接在纜線的端部;

4. BNC終端器，用于防止信號到達電纜斷口后反射回來產生干擾。終端器是一種特殊的連接器，內部有一個精心選擇的匹配網絡電纜特性的電阻。每一個終端器必須接地。

BNC接頭的用途

雖然分類很多，但是用途大多數情況下是相同的，具體如下：

1. BNC連接器用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接；

2. BNC連接器在消費電子領域，用于視頻信號傳輸?shù)腂NC連接器已為RCA端子取代，通過簡單的轉接器，RCA端子就可以在只具備BNC連接器的設備上使用；

3. BNC連接器主要用于連接工作站等對掃描頻率要求很高的系統。目前它還被大量用于通信系統中，在高檔的監視器、音響設備中也經常用來傳送音/視頻信號。

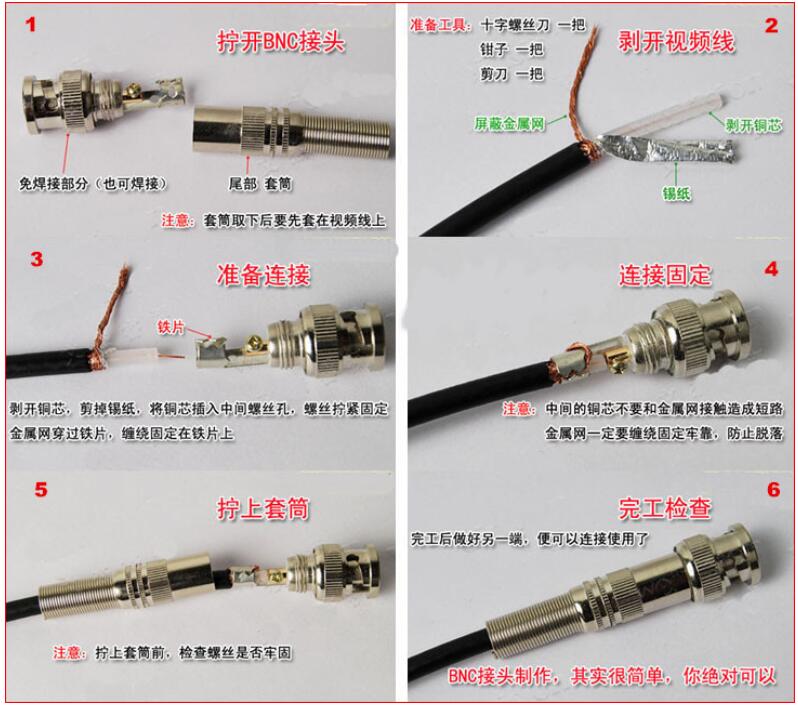

最后再來看看bnc接頭接法步驟圖解
