材質
8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
內部尺寸準確。內表面光滑、平整。
j的尺寸與渠道安裝有關，請用戶根據現場情況而定。
巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
序號 | 流量范圍（噸/小時） | 適用渠道mm | 水位范圍 | 臨界 淹沒度% | ||
Q（min） | Q（max） | >寬×高 | h（min） | h（max） | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
7 | 16.2 | 2268.0 | >1200×1200 | 30 | 750 | 0.6 |
8 | 45.0 | 3060.0 | >1400×1200 | 50 | 750 | 0.6 |

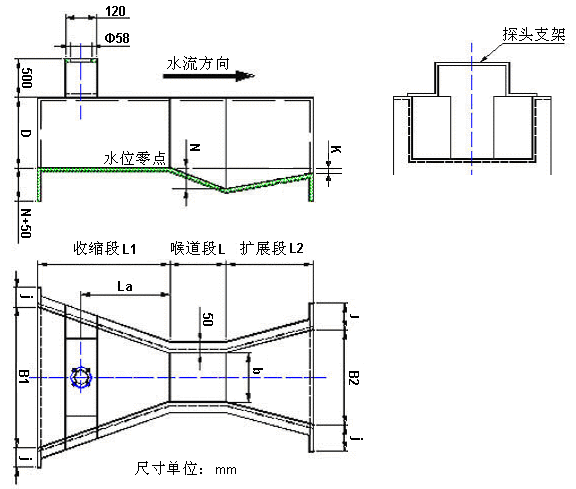

常用型號規格明渠流量計安裝尺寸（單位：mm）
序號 | 喉道段 | 收縮段 | 擴散段 | 墻高 | 流量參數 | |||||||
b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
7 | 450 | 600 | 230 | 840 | 1425 | 948 | 750 | 920 | 80 | 950 | 3737 | 1.537 |
8 | 600 | 600 | 230 | 1020 | 1500 | 1000 | 900 | 920 | 80 | 950 | 5051 | 1.548 |
