材質
15mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項

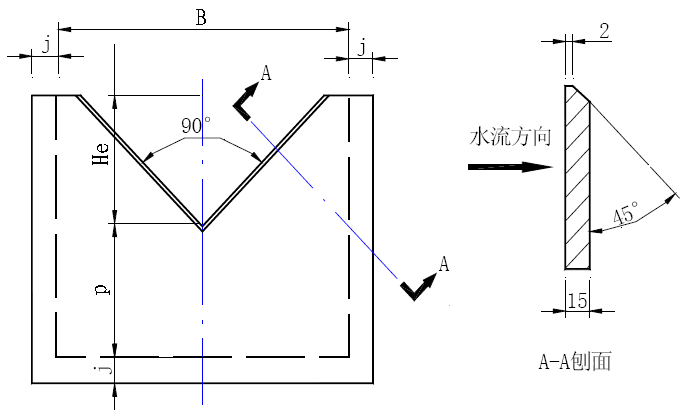

三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
三角堰的中心線要與渠道的中心線重合。
j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
常用型號規格明渠流量計安裝尺寸（單位：mm）
序號 | 流量范圍（噸/小時） | 適用渠道 | B | He | p | 流量參數 | ||
Q（min） | Q（max） | >寬×高 | n | C | ||||
1 | 0 | 20 | >275×220 | 275 | 110 | 110 | 2.5 | 5083 |
2 | 0 | 40 | >360×288 | 360 | 144 | 144 | 2.5 | 5083 |
3 | 0 | 80 | >475×380 | 475 | 190 | 190 | 2.5 | 5083 |
4 | 0 | 121 | >560×448 | 560 | 224 | 224 | 2.5 | 5083 |
5 | 0 | 182 | >660×528 | 660 | 264 | 264 | 2.5 | 5083 |
6 | 0 | 272 | >775×620 | 775 | 310 | 310 | 2.5 | 5083 |
7 | 0 | 395 | >900×720 | 900 | 360 | 360 | 2.5 | 5083 |
8 | 0 | 616 | >1075×860 | 1075 | 430 | 430 | 2.5 | 5083 |
9 | 0 | 899 | >1250×1000 | 1250 | 500 | 500 | 2.5 | 5083 |
10 | 0 | 1359 | >1475×1180 | 1475 | 590 | 590 | 2.5 | 5083 |
