工業在線PH/ORP——電極與電氣配線以及儀表版面介紹

發布日期:2022-05-15 13:56:30 瀏覽次數:2145

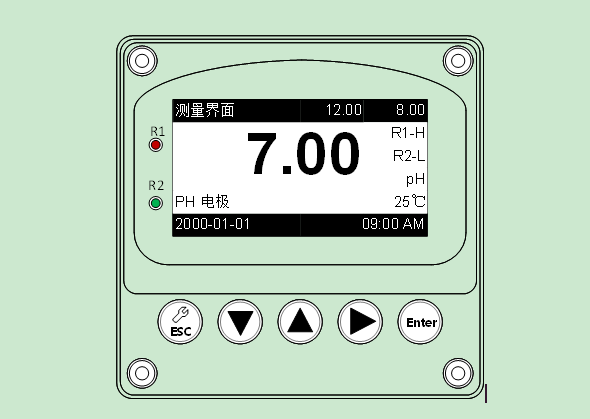

電極與電氣配線以及儀表版面介紹

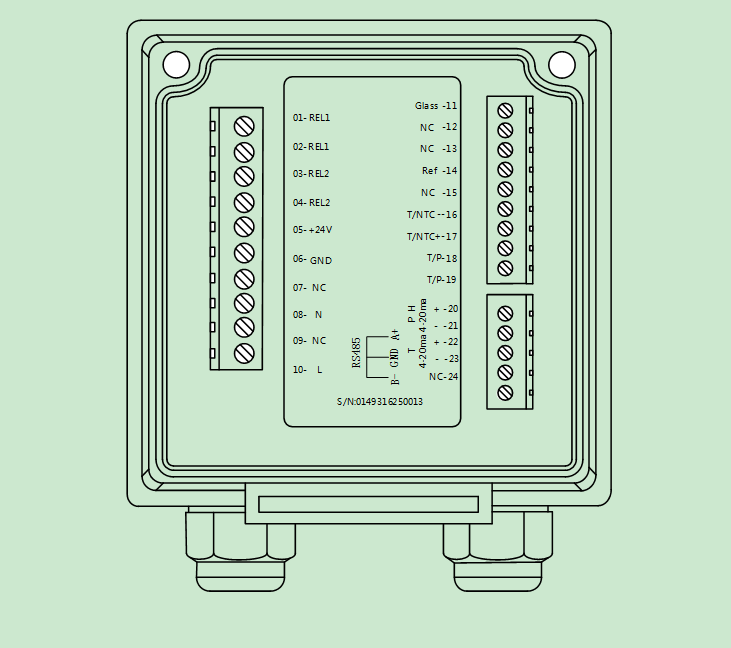

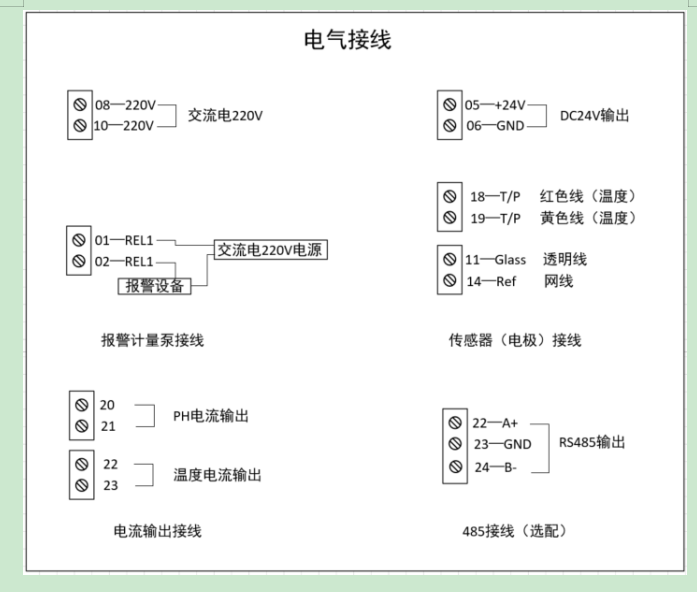

01 REL1: 第一警報控制，外接繼電器。

02 REL1: 第一警報控制，外接繼電器。

03 REL2: 第二警報控制，外接繼電器。

04 REL3: 第二警報控制，外接繼電器。

05 DC:直流電 +24V輸出

06 GND:直流電-24V輸出

07 NC:空腳

08 AC:交流電電源 220V(L)

09 NC:空腳

10 AC:交流電電源 220V(N)

11 GLASS:pH/ORP電極透明線接口正端。

12 NC:空腳。

13 NC:空腳

14 REF: pH/ORP電極網線接口負端。

15 NC:空腳

16 T/NTC:NTC10K溫度電阻接口1

17 T/NTC: NTC10K溫度電阻接口2

18 T/P: PT1000溫度電阻接口1

19 T/P: PT1000溫度電阻接口2

20 pH-ma(+):pH/ORP電流輸出正端。

21 pH-ma(-):pH/ORP電流輸出負端。

22 T-ma(+):溫度電流輸出正端/RS485 A接口。

23 T-ma(-):溫度電流輸出負端。

24 NC:空腳/RS485 B接口

注：交流：100~240VAC±10% 50/60Hz；

直流：12-24V；

功率：5W；

繼電器：耐受電壓240VAC,最大電流0.5A；

電流輸出：最大耐受電阻500Ω。

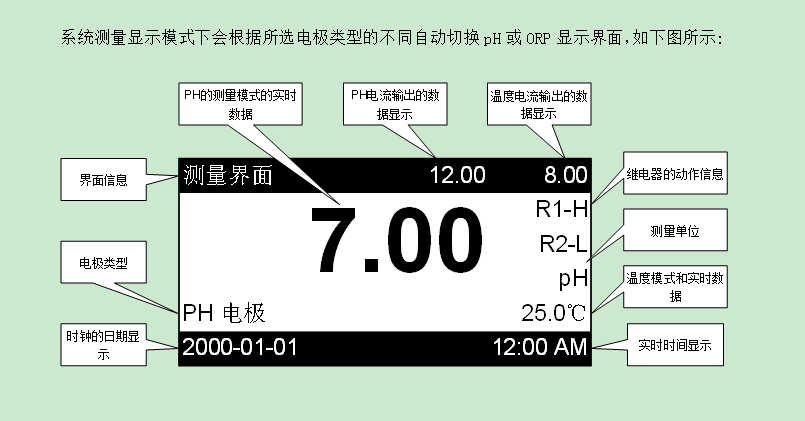

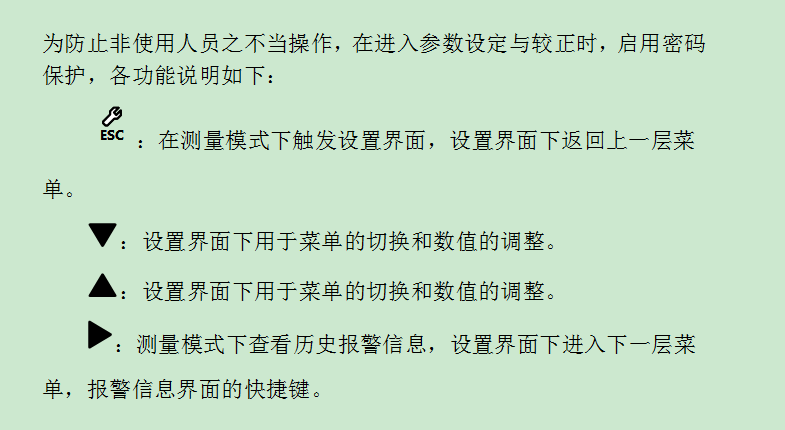

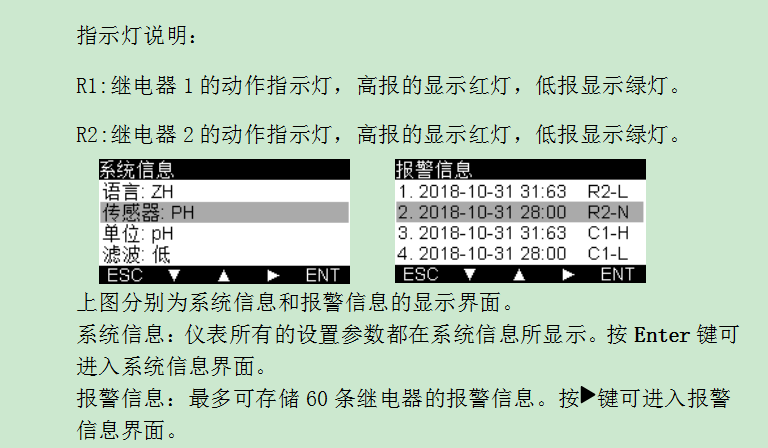

Enter：測量模式下查看系統基本參數，設置界面用于進入下一層菜單，系統信息界面的快捷鍵。
