本儀表根據功能分為四個一級菜單，每個一級菜單里面包括二級甚至多個次級菜單，每個菜單都有編號，便于查看和設置儀表參數，而且次級菜單會根據功能在屏幕的右上方顯示下級菜單儀表的設置參數，用戶再不用進入下級菜單的條件下，便可知儀表參數。
主菜單包括四個一級菜單：
1. 系統設置

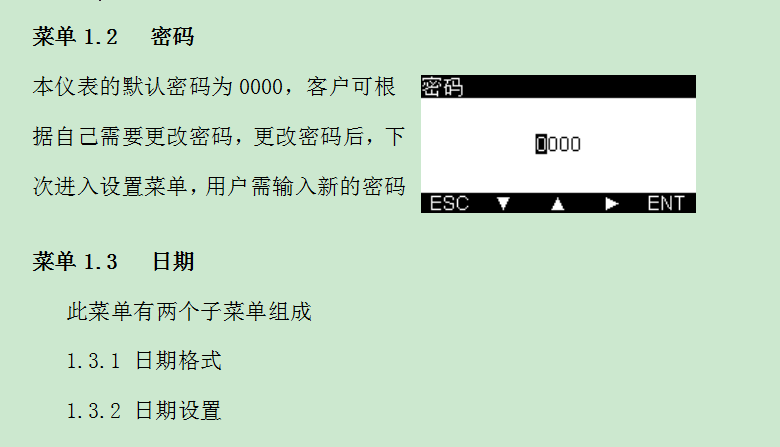

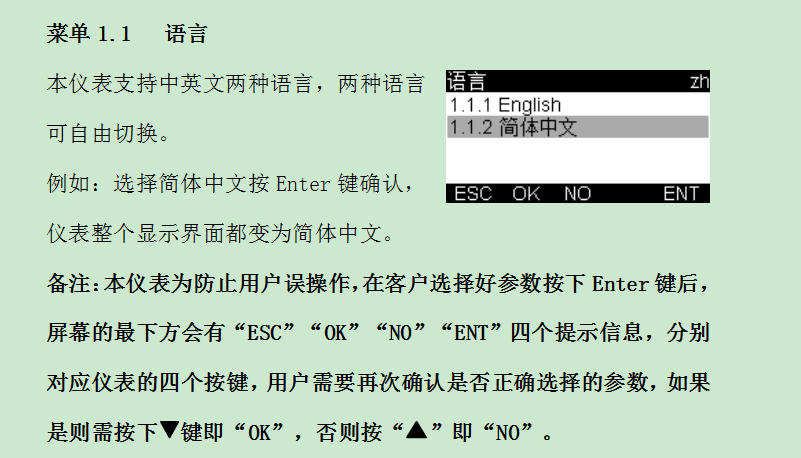

儀表的系統設置參數包括語言、密碼、日期、背光等
2. 傳感器設置
包括顯示模式、校正、數字濾波、以及溫度設置
3. 輸出設置
包括繼電器1、繼電器2以及兩路4-20ma的參數設置

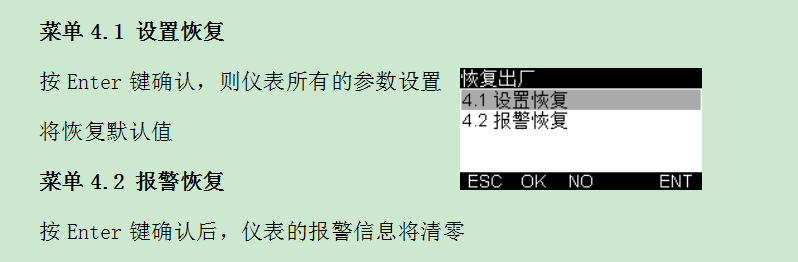

4. 恢復出廠
包括設置恢復以及報警信息的恢復

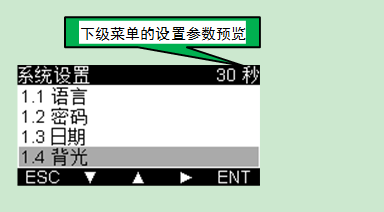

菜單提示功能：
進入次級菜單，在屏幕的右上方會顯示下次菜單的參數設置。
例如進入系統設置菜單的背光，而背光參數設置為30秒。

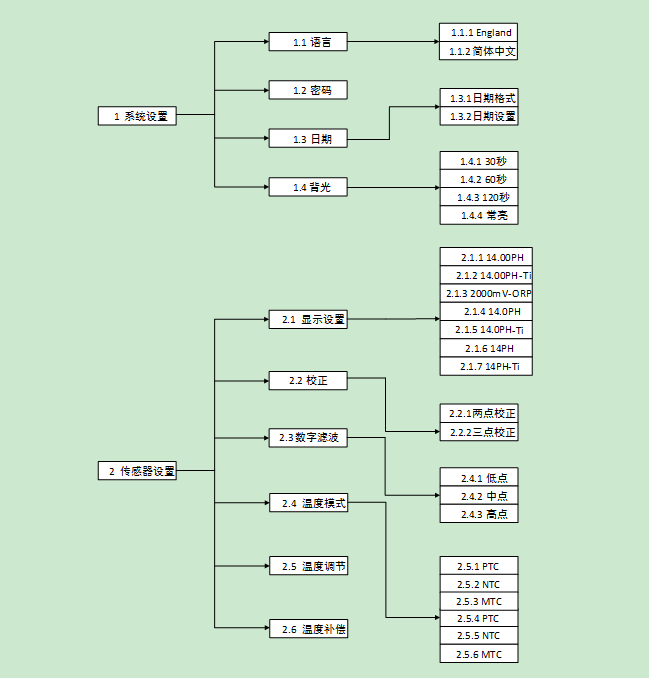

菜單總覽：
系統設置

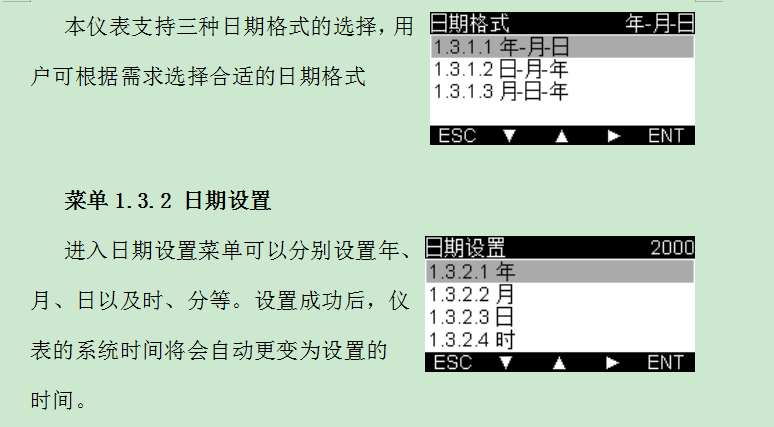

菜單1.3.1 日期格式

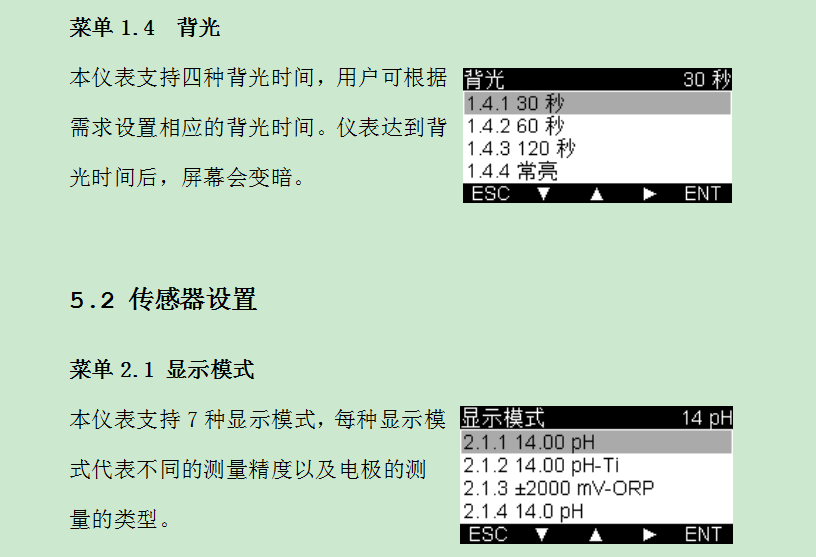

備注：
14.00PH ：需使用PH電極，儀表的測量范圍為0.00-14.00PH.
14.00pH-Ti：需使用銻電極，儀表的測量范圍為0.00-14.00pH.
±2000mV-ORP：需使用ORP電極，測量范圍為-2000 - +2000mv
14.0pH：需使用PH電極，測量范圍為0.0 – 14.0pH.
14.0pH-Ti：需使用銻電極，測量范圍為0.0 – 14.0pH.
14pH：需使用PH電極，測量范圍為0 – 14pH.
14pH-Ti：需使用銻電極，測量范圍為0 – 14pH.
菜單2.2 校正
此菜單有兩個子菜單

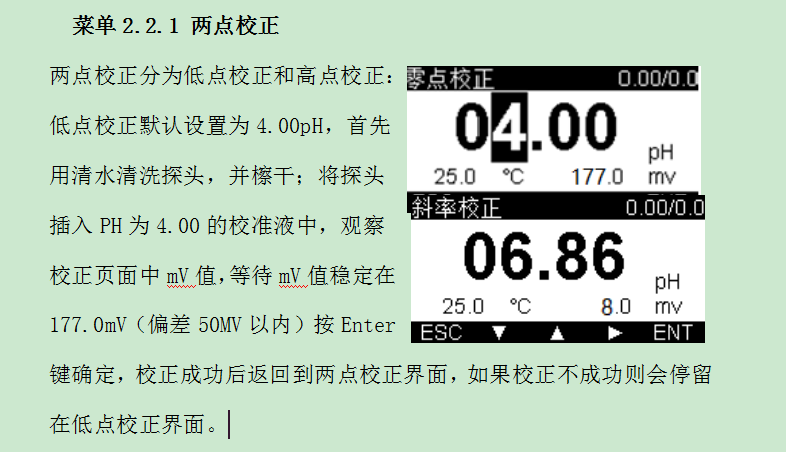

2.2.1 兩點校正
2.2.2 三點校正
由于兩點校正和三點校正的校正原理一樣，這里以兩點校正為例。
低點校正成功之后，需進行高點校正（以6.86校正液為例），把探頭清洗干凈，放入6.86PH的校正液中，等待MV值穩定在8.0mv（偏差50MV以內），按Enter鍵確定，校正成功后會返回到校正菜單界面，即兩點校正完成。
備注：三點校正參考兩點校正，本儀表的校正點可自由設置，但要保證校正液與校正點的數值一致。校正時，要等待mV值穩定后再按Enter鍵確定.
備注：

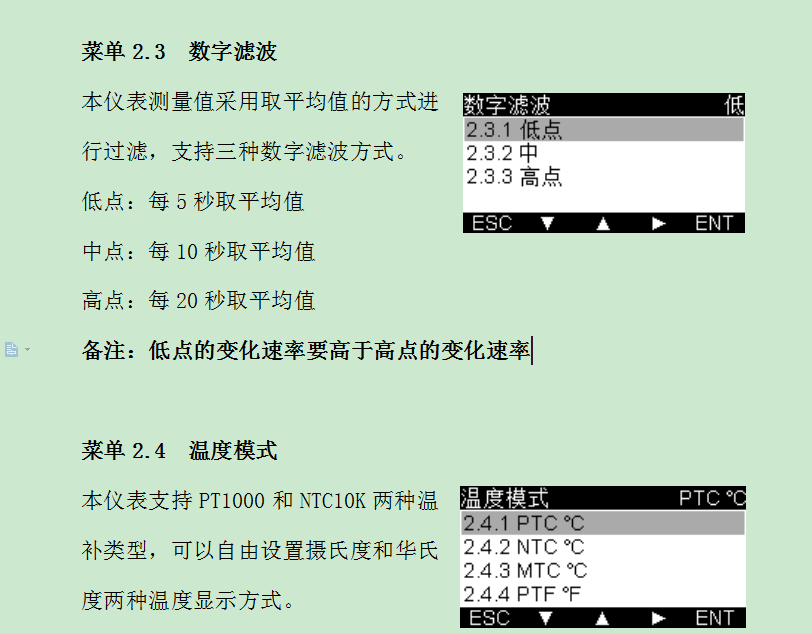

2.4.1 PTC℃：PT1000溫度探頭，攝氏度的顯示模式.
2.4.2 NTC℃：NTC10K溫度探頭，攝氏度的顯示模式.
2.4.3 MTC℃：手動模式，攝氏度的顯示模式.
2.4.4 PTF℉：PT1000溫度探頭，華氏度的顯示模式.
2.4.5 PTF℉：NTC10K溫度探頭，華氏度的顯示模式.
2.4.6 MTF℉：手動模式，華氏度的顯示模式.

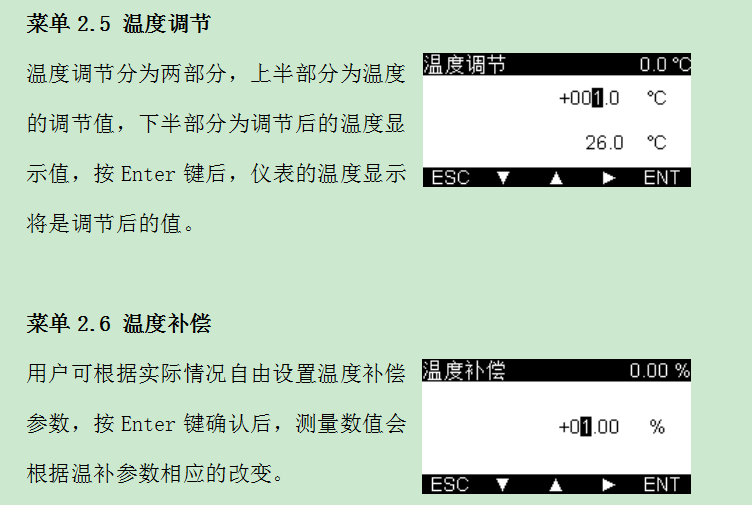

備注：
本儀表的溫補參考溫度固定設在25℃，計算公式為：
Ct = C25{1+α(T-25)}
C25:為25℃的PH值。 α:為溫補系數
T:被測溶液的溫度 Ct:為T℃時的溫度

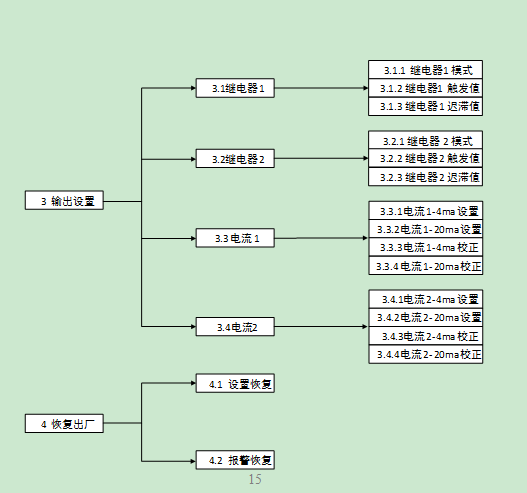

輸出設置主要包括繼電器1、繼電器2以及兩路4-20ma的設置，其中兩路4-20ma分別對應pH和溫度的測量值。以下以繼電器1和pH的4-20mA為例。

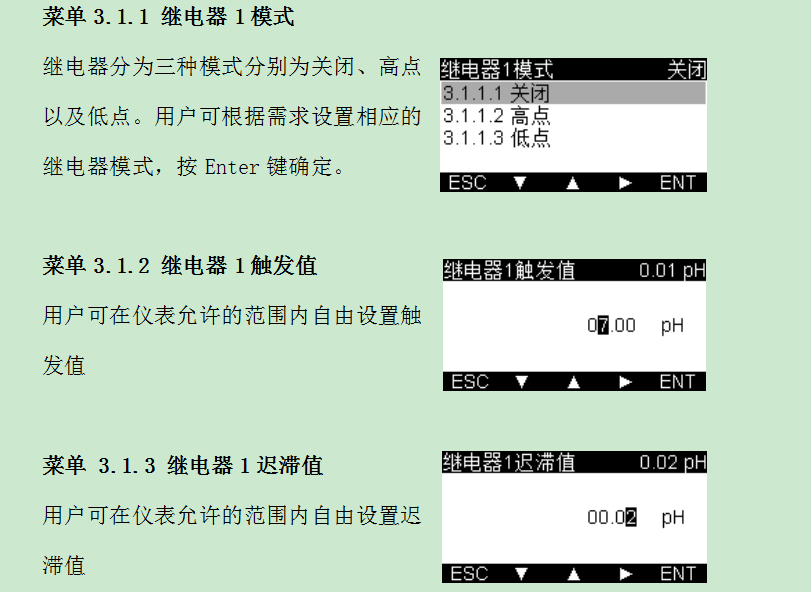

菜單3.1 繼電器1
繼電器1包含3個子菜單
3.1.1 繼電器1模式
3.1.2 繼電器1觸發值
3.1.3 繼電器1遲滯值

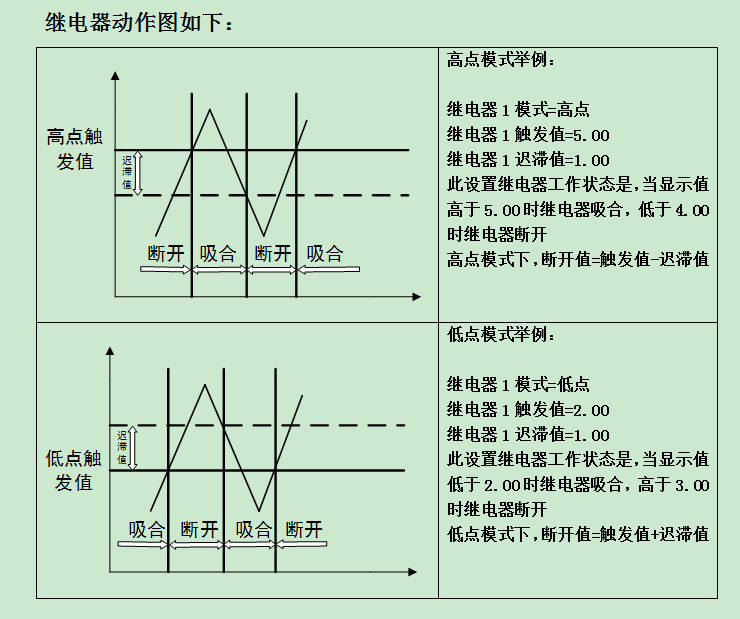

舉例：
菜單3.2 繼電器2
繼電器2的設置和繼電器1的設置原理一樣，請參考繼電器1的設置

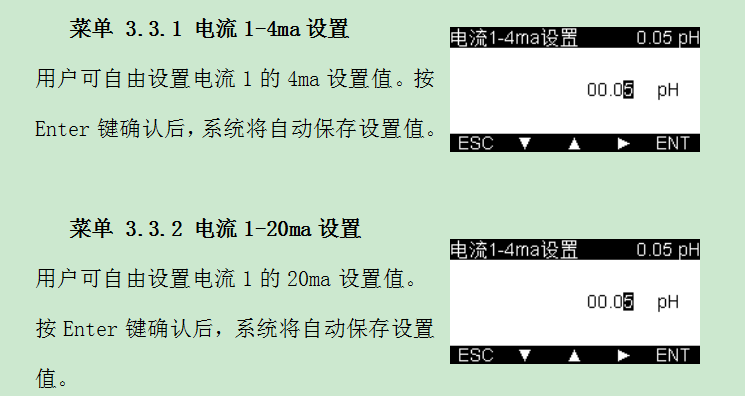

菜單 3.3 電流1
本菜單分為四個子菜單：
3.3.1 電流1-4ma設置
3.3.2 電流1-20ma設置

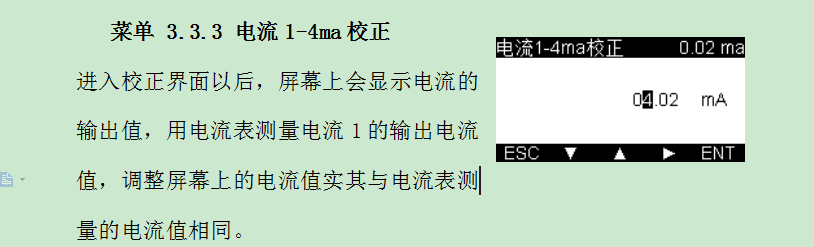

3.3.3 電流1-4ma校正
3.3.4 電流1-20ma校正
由于電流的4ma和20ma的設置和校正原理一樣，這里以4ma的設置和校正為例。
備注：4-20ma設置的PH值和電流值一一對應，計算公式為：
outMa =（20.00-4.00）/（endMa - startMa）*（hold- startMa）+ 4.00
outMa:輸出的電流值
startMa：4ma設置的PH/ORP值
endMa：20ma設置的PH/ORP值
hold:當前的測量值
例如：4ma設置為0.00pH，20ma設置為14.00pH，當PH為7.00 的時候，電流輸出為12.00ma
菜單 3.3.3 電流1-20ma校正
20ma的設置和4ma的設置原理相同，請參考4ma校正
菜單 3.4 電流2
電流2的設置和電流1的設置原理一樣，請參考電流1
| 設置范圍 | 出廠默認值 |
電極類型 | PH/ORP/銻電極 | PH |
數字濾波 | 低點/中點/高點 | 低點 |
校正類型 | 兩點/三點校正 | 兩點校正 |
溫度補償 | 自動/手動 | 手動 |
手動溫補值 | 0.0 ～ 100.0 ℃ | 25.0 ℃ |
高報觸發值 | pH: 0.00 ～ 14.00 pH | pH: 12.00 pH |
ORP：- 1999 ～ + 1999 mV | ORP：+ 900 mV | |
高報遲滯值 | pH:0.00～14.00 pH | pH: 1.00 pH |
ORP：0～+1999 mV | ORP：100 mV | |
低報觸發值 | pH: 0..00 ～ 14.00 pH | pH: 2.00 pH |
ORP：-1999～ +1999 mV | ORP：- 900 mV | |
低報遲滯值 | pH: 0.00～ 14.00 pH | pH: 1.00 pH |
ORP： 0～ +1999 mV | ORP：100 mV | |
4mA對應值 | pH: 0.00 ～ 14.00 pH | pH: 0.00 pH |
ORP：- 1999 ～ + 1999 mV | ORP：- 1999 mV | |
20mA對應值 | pH: 0.00～ 14.00 pH | pH: 14.00 pH |
ORP： - 1999 ～ + 1999 mV | ORP：+ 1999 mV | |
用戶密碼 | 0 ～ 9999 | 0000（6666為通用密碼） |
背光 | 30秒~常亮 | 30秒 |
報警聲訊 | 開啟/關閉 | 開啟 |
保養
本公司所生產之變送器在一般正常情況下，無須做任何保養，唯電極需定期的清洗及校正，以確保獲得精確穩定之測量值及保持系統動作正常。
而電極的清洗周期需依測試水樣的污染程度而定，一般而言，最好能夠每星期定期清洗保養一次：下表為針對不同性質的污染，所需使用之清洗液做一介紹解說，提供操作者作為清洗保養參考：
污染種類 | 清洗方式 |
測試溶液中含有蛋白質，導致電極隔膜污染 | 將電極浸在Pepsin/HCL溶液中數小時。 |
硫化物的污染（電極隔膜變黑） | 將電極浸在Thiourea/HCL溶液中，知道電極隔膜變白為止。 |
油脂或有機物的污染 | 用丙酮或乙醇短暫的清洗電極，時間約數秒鐘。 |
一般性的污染 | 用0.1M NaOH或0.1M HCL清洗電極約數分鐘。 |
當使用上述方式清洗電極后，請用清水充分沖洗干凈，并將電極進入3MOL KCL溶液中約十五分鐘，然后重新做電極校正。 | |
電極清洗過程中，請勿摩擦電極感測玻璃頭，或采機械式清洗電極，否則會產生靜電干擾，影響電極反應。 | |
白金電極在清洗時，可用細布沾水輕擦白金環。 | |
注：電極清洗周期須依水樣的污染程度而定，一般建議至少每星期清洗校正一次，或依電極操作說明與原廠建議清洗電極。
